Các loại pít tông lập chỉ mục là gì?

Pít tông lập chỉ mục là thành phần thiết yếu trong nhiều ngành công nghiệp, bao gồm sản xuất, tự động hóa, robot và thiết kế máy móc. Những thiết bị đơn giản nhưng hiệu quả cao này được thiết kế để khóa và định vị các bộ phận một cách chính xác. Mặc dù chức năng cơ bản của bộ giảm chỉ mục là giống nhau—để cung cấp khóa an toàn và định vị lặp lại—có nhiều loại bộ giảm chỉ mục khác nhau, mỗi loại phù hợp cho các ứng dụng và môi trường cụ thể.

Trong bài viết này, chúng ta sẽ khám phá các loại pít tông lập chỉ mục khác nhau hiện có trên thị trường, các tính năng, ứng dụng chính của chúng và cách chọn pít tông phù hợp cho nhu cầu cụ thể của bạn. Hiểu được các biến thể của bộ giảm chỉ số là điều quan trọng đối với các ngành dựa vào các điều chỉnh chính xác, an toàn và có thể lặp lại trong hệ thống của họ.

Công cụ lập chỉ mục là gì?

Một pít tông lập chỉ mục là một thiết bị cơ khí dùng để khóa, định vị và cố định các bộ phận hoặc bộ phận bên trong máy móc, dụng cụ hoặc đồ đạc cố định. Thiết kế cơ bản của pít tông phân độ bao gồm một chốt lò xo có thể kéo dài hoặc rút lại tùy theo hành động của người vận hành. Khi chốt mở rộng, nó sẽ khóa vào một lỗ, vết khía hoặc vết lõm, cố định bộ phận vào đúng vị trí. Sau đó, chốt sẽ được rút lại khi cần thiết, cho phép bộ phận di chuyển.

Pít tông lập chỉ mục được sử dụng trong nhiều ứng dụng trong đó việc định vị chính xác và độ lặp lại là rất cần thiết. Những thiết bị này thường được sử dụng trong máy móc, đồ đạc, đồ gá lắp, hệ thống dụng cụ tùy chỉnh, robot và hệ thống băng tải. Tính linh hoạt của pít tông định vị khiến chúng trở thành công cụ không thể thiếu trong nhiều lĩnh vực công nghiệp.

Các loại pít tông lập chỉ mục

Có sẵn một số loại pít tông lập chỉ mục, mỗi loại được thiết kế để phù hợp với nhu cầu vận hành và yêu cầu tải cụ thể. Sự khác biệt chính giữa các loại này thường liên quan đến cách kéo dài và rút chốt, cơ chế khóa, khả năng chịu tải và môi trường ứng dụng. Chúng ta hãy đi sâu hơn vào các loại công cụ lập chỉ mục khác nhau và các tính năng của chúng.

1. Pít tông lập chỉ mục kiểu đẩy

Pít tông lập chỉ mục kiểu đẩy là một trong những loại phổ biến nhất được sử dụng trong các ứng dụng khác nhau. Đúng như tên gọi, những pít tông này được kích hoạt bằng cách nhấn nút hoặc núm xoay. Khi nhấn nút, chốt lò xo sẽ ​​mở rộng và khóa vào một lỗ hoặc rãnh tương ứng, cố định bộ phận vào đúng vị trí.

Các tính năng chính:

• Kích hoạt : Nhấn nút hoặc núm để mở rộng chốt.

• Dễ sử dụng : Thao tác đơn giản, lý tưởng cho việc điều chỉnh nhanh chóng.

• Các ứng dụng phổ biến : Đồ đạc cố định, đồ gá lắp và máy móc đòi hỏi phải định vị lại thường xuyên nhưng an toàn.

Thuận lợi :

• Nhanh chóng và dễ dàng sử dụng cho các thao tác thủ công.

• Cung cấp khóa an toàn với nỗ lực tối thiểu.

• Lý tưởng cho các ứng dụng yêu cầu định vị lại thường xuyên.

Ứng dụng :
Pit tông định vị kiểu đẩy lý tưởng cho các ứng dụng công việc đòi hỏi phải điều chỉnh nhanh và thường xuyên, chẳng hạn như trong dây chuyền lắp ráp, thiết lập máy móc nhẹ và các máy nhỏ hơn.

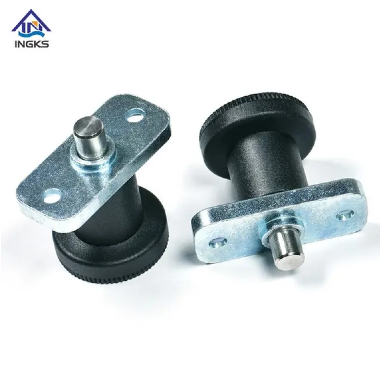

2. Pít tông lập chỉ mục kiểu kéo

Pít tông chỉ mục kiểu kéo là một biến thể phổ biến khác, trong đó chốt được mở rộng bằng cách kéo núm hoặc cần gạt. Chốt được rút lại khi người vận hành kéo núm, cho phép bộ phận được di chuyển tự do. Sau khi đạt đến vị trí mong muốn, người vận hành sẽ nhả núm, cho phép chốt mở rộng và khóa vào vị trí.

Các tính năng chính:

• Kích hoạt : Kéo núm hoặc cần gạt để mở rộng chốt.

• Khóa chính xác : Thường cung cấp khóa an toàn hơn so với loại pít tông đẩy.

• Các ứng dụng phổ biến : Các ứng dụng yêu cầu khóa an toàn hơn hoặc cần kiểm soát lực cao hơn.

Thuận lợi :

• Thường an toàn hơn so với pít tông kiểu đẩy.

• Cung cấp khả năng kiểm soát chính xác đối với cơ chế khóa.

• Thích hợp cho các ứng dụng tải cao hơn.

Ứng dụng :
Pít tông chia độ kiểu kéo thường được sử dụng trong thiết lập công cụ, máy móc nặng hơn và đồ gá tùy chỉnh đòi hỏi độ chính xác và khả năng chịu tải cao hơn.

3. Pít tông lập chỉ mục hạng nặng

Pít tông lập chỉ mục hạng nặng được thiết kế cho các ứng dụng yêu cầu khả năng chịu tải cao hoặc cơ chế khóa chắc chắn hơn. Những pít tông này thường được làm từ vật liệu bền, cứng như thép, có thể chịu được nhu cầu của máy móc hạng nặng và các bộ phận lớn.

Các tính năng chính:

• Khả năng chịu tải cao : Có khả năng xử lý tải lớn hơn so với pít tông tiêu chuẩn.

• Độ bền : Được làm từ thép cứng hoặc các vật liệu có độ bền cao khác.

• Máy móc hạng nặng : Được thiết kế để sử dụng trong môi trường công nghiệp khắc nghiệt hơn.

Thuận lợi :

• Có thể xử lý lực cao hơn và các bộ phận lớn hơn.

• Cấu trúc bền bỉ cho môi trường khắc nghiệt.

• Lý tưởng cho các ứng dụng nặng đòi hỏi khóa chắc chắn hơn.

Ứng dụng :
Các pít tông định mức công suất lớn thường được tìm thấy trong các ứng dụng máy móc hạng nặng, sản xuất ô tô và hàng không vũ trụ, nơi các bộ phận lớn hơn cần được khóa an toàn và có độ chính xác cao.

4. Pít tông lập chỉ mục thu nhỏ

Pít tông chỉ mục thu nhỏ là phiên bản nhỏ hơn của pít tông chỉ mục tiêu chuẩn, cung cấp chức năng tương tự nhưng ở dạng nhỏ gọn hơn. Đây là những giải pháp lý tưởng cho các ứng dụng có không gian hạn chế nhưng vẫn cần khóa chính xác.

Các tính năng chính:

• Thiết kế nhỏ gọn : Kích thước nhỏ hơn so với pít tông thông thường.

• Khóa chính xác : Cung cấp chức năng khóa chính xác tương tự như pít tông tiêu chuẩn.

• Tiết kiệm không gian : Lý tưởng cho không gian chật hẹp và máy móc nhỏ gọn.

Thuận lợi :

• Kích thước nhỏ cho phép sử dụng trong không gian chật hẹp.

• Cung cấp độ chính xác và độ lặp lại trong máy móc hoặc thiết bị nhỏ.

• Tiết kiệm chi phí và linh hoạt.

Ứng dụng :
Pít tông chia độ thu nhỏ thường được sử dụng trong các máy nhỏ, thiết bị y tế, thiết bị thí nghiệm và đồ đạc nhỏ gọn yêu cầu định vị chính xác nhưng có không gian hạn chế.

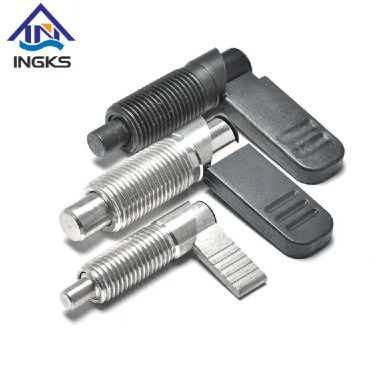

5. Pít tông lập chỉ mục theo luồng

Các pít tông chỉ mục có ren có thân ren cho phép lắp đặt dễ dàng vào máy hoặc đồ đạc. Những pít tông này lý tưởng cho các ứng dụng mà pít tông cần được gắn chắc chắn vào một vị trí cụ thể.

Các tính năng chính:

• Thân ren : Dễ dàng lắp đặt vào các lỗ ren hoặc đồ đạc cố định.

• Gắn an toàn : Cung cấp vị trí ổn định và lâu dài.

• Lý tưởng cho lắp đặt cố định : Có thể được sử dụng trong máy móc hoặc hệ thống cố định.

Thuận lợi :

• Cung cấp một gắn kết an toàn và ổn định.

• Lý tưởng cho việc lắp đặt nơi pít tông không nên di chuyển.

• Xây dựng mạnh mẽ và bền bỉ.

Ứng dụng :
Pít tông phân độ ren được sử dụng trong máy móc và đồ gá lắp cố định yêu cầu lắp đặt an toàn, lâu dài. Chúng cũng được sử dụng trong các ứng dụng ô tô và hàng không vũ trụ, nơi cần định vị chính xác, cố định.

Làm thế nào để chọn pít tông lập chỉ mục phù hợp

Việc chọn pít tông lập chỉ mục phù hợp cho ứng dụng của bạn đòi hỏi phải xem xét cẩn thận một số yếu tố. Dưới đây là một số cân nhắc chính khi chọn pít tông lập chỉ mục tốt nhất cho nhu cầu của bạn:

1. Khả năng chịu tải

Đảm bảo chọn một pít tông lập chỉ mục có thể xử lý các yêu cầu về tải và lực của ứng dụng cụ thể của bạn. Đối với các ứng dụng nặng, hãy chọn pít tông có khả năng chịu tải cao hơn.

2. Kích thước và không gian

Hãy xem xét không gian có sẵn để cài đặt. Pít tông chia độ thu nhỏ là lý tưởng cho các ứng dụng có không gian hạn chế, trong khi pít tông tiêu chuẩn hoặc hạng nặng sẽ tốt hơn cho máy móc lớn hơn.

3. Cơ chế kích hoạt

Quyết định xem pít tông loại đẩy hay loại kéo phù hợp hơn dựa trên tính dễ sử dụng, độ chính xác và bảo mật cần thiết cho ứng dụng của bạn.

4. Vật liệu

Chọn pít tông định mức được làm từ vật liệu bền và có khả năng chống mài mòn, ăn mòn và các yếu tố môi trường khác, đặc biệt cho các ứng dụng nặng hoặc ngoài trời.

Tính năng	Pít tông lập chỉ mục kiểu đẩy	Pít tông lập chỉ mục kiểu kéo	Pít tông lập chỉ mục hạng nặng	Pít tông lập chỉ mục thu nhỏ
Phương pháp kích hoạt	Nút nhấn	Nút kéo	Nút kéo	Nút nhấn
Khả năng chịu tải (kg)	20	50	100	10
Vật liệu	thép không gỉ	thép không gỉ	Thép cứng	thép không gỉ
Kích cỡ	Tiêu chuẩn	Tiêu chuẩn	Lớn	Bé nhỏ
Ứng dụng	Máy nhẹ	Dụng cụ và đồ đạc	Máy móc hạng nặng	Máy nhỏ



Phần kết luận

Tóm lại, pít tông định vị là thành phần không thể thiếu cung cấp các giải pháp đơn giản nhưng hiệu quả để khóa và định vị các bộ phận trong các ngành công nghiệp khác nhau. Với các loại pít tông định vị khác nhau có sẵn, bao gồm các phiên bản loại đẩy, loại kéo, hạng nặng và loại thu nhỏ, luôn có loại pít tông phù hợp cho hầu hết mọi ứng dụng. Bằng cách chọn đúng loại pít tông lập chỉ mục dựa trên các yếu tố như khả năng chịu tải, phương pháp kích hoạt và tính sẵn có của không gian, bạn có thể tối ưu hóa độ chính xác và hiệu quả của máy móc và công cụ của mình.

Để biết thêm thông tin về các loại pít tông lập chỉ mục khác nhau và để khám phá các tùy chọn chất lượng cao cho nhu cầu cụ thể của bạn, hãy truy cập Công ty TNHH Phụ tùng kim loại Vô Tích Ingks. Các bộ phận công nghiệp đa dạng của họ có thể giúp nâng cao hiệu suất hệ thống của bạn và cung cấp các giải pháp khóa và định vị chính xác mà bạn yêu cầu.

Câu hỏi thường gặp

Q: Pít tông lập chỉ mục là gì?
Trả lời:  Pít tông định vị là một thiết bị cơ khí dùng để khóa, định vị và cố định các bộ phận bên trong máy móc hoặc đồ đạc. Nó bao gồm một chốt có lò xo gắn với một lỗ hoặc rãnh để khóa bộ phận vào đúng vị trí.

Hỏi: Các pít-tông lập chỉ mục loại đẩy và loại kéo khác nhau như thế nào?
Trả lời:  Pít tông loại đẩy được kích hoạt bằng cách nhấn nút, trong khi pít tông loại kéo được kích hoạt bằng cách kéo núm hoặc cần gạt. Pít tông kiểu kéo thường có khả năng khóa an toàn hơn.

Câu hỏi: Các pít tông định mức công suất lớn có thể chịu được tải trọng lớn hơn không?
Trả lời:  Có, pít tông định mức hạng nặng được thiết kế đặc biệt cho các ứng dụng yêu cầu khả năng chịu tải cao hơn và cơ chế khóa chắc chắn hơn.

Câu hỏi: Có thể sử dụng pít-tông lập chỉ mục thu nhỏ trong những loại môi trường nào?
Trả lời:  Pít tông chia độ thu nhỏ rất lý tưởng để sử dụng trong các máy nhỏ gọn hoặc không gian chật hẹp, nơi vẫn cần độ chính xác và khả năng lặp lại nhưng không gian sẵn có bị hạn chế.
