Jakie są rodzaje tłoczków indeksujących?

Tłoki ustalające są niezbędnymi komponentami w wielu gałęziach przemysłu, w tym w produkcji, automatyce, robotyce i projektowaniu maszyn. Te proste, ale bardzo skuteczne urządzenia służą do precyzyjnego blokowania i pozycjonowania części. Chociaż podstawowa funkcjonalność trzpieni ustalających jest taka sama — zapewnia bezpieczne blokowanie i powtarzalne pozycjonowanie — istnieją różne typy trzpieni ustalających, każdy dostosowany do określonych zastosowań i środowisk.

W tym artykule omówimy różne typy tłoków ustalających dostępnych obecnie na rynku, ich najważniejsze cechy, zastosowania i sposoby wyboru odpowiedniego tłoka do konkretnych potrzeb. Zrozumienie odmian tłoków ustalających jest ważne dla branż, które polegają na dokładnych, bezpiecznych i powtarzalnych regulacjach swoich systemów.

Co to są tłoki indeksujące?

Tłok indeksujący to a urządzenie mechaniczne służące do blokowania, pozycjonowania i zabezpieczania części lub komponentów maszyn, narzędzi lub osprzętu. Podstawowa konstrukcja tłoka ustalającego składa się z kołka obciążonego sprężyną, który można wysuwać lub cofać w zależności od działania operatora. Kiedy sworzeń się wysuwa, blokuje się w otworze, wycięciu lub wgłębieniu, zabezpieczając część na miejscu. W razie potrzeby sworzeń jest następnie cofany, umożliwiając ruch części.

Trzpienie ustalające są używane w różnorodnych zastosowaniach, gdzie istotne jest precyzyjne pozycjonowanie i powtarzalność. Urządzenia te są powszechnie stosowane w maszynach, osprzętach, przyrządach, niestandardowych systemach narzędzi, robotyce i systemach przenośników. Uniwersalność trzpieni ustalających sprawia, że ​​są one niezbędnym narzędziem w wielu sektorach przemysłu.

Rodzaje trzpieni indeksujących

Dostępnych jest kilka typów trzpieni ustalających, każdy zaprojektowany tak, aby odpowiadał konkretnym potrzebom operacyjnym i wymaganiom dotyczącym obciążenia. Kluczowe różnice między tymi typami zazwyczaj dotyczą sposobu wysuwania i wsuwania sworznia, mechanizmu blokującego, nośności i środowiska zastosowania. Przyjrzyjmy się bliżej różnym typom tłoków ustalających i ich cechom.

1. Trzpienie indeksujące typu wciskanego

Trzpienie ustalające typu wciskanego należą do najczęściej stosowanych typów w różnych zastosowaniach. Jak sama nazwa wskazuje, tłoczki te aktywuje się poprzez naciśnięcie przycisku lub pokrętła. Po naciśnięciu przycisku sprężynowy kołek wysuwa się i blokuje w odpowiednim otworze lub wycięciu, zabezpieczając część na miejscu.

Kluczowe funkcje:

• Aktywacja : Naciśnięcie przycisku lub pokrętła w celu wysunięcia sworznia.

• Łatwość użycia : Prosta obsługa, dzięki czemu idealnie nadaje się do szybkich regulacji.

• Typowe zastosowania : uchwyty robocze, przyrządy i maszyny wymagające częstej, ale bezpiecznej zmiany położenia.

Zalety :

• Szybki i łatwy w użyciu do operacji ręcznych.

• Zapewnia bezpieczne zamykanie przy minimalnym wysiłku.

• Idealny do zastosowań wymagających częstej zmiany położenia.

Zastosowania :
Trzpienie ustalające typu wciskanego idealnie nadają się do zastosowań związanych z mocowaniem roboczym, gdzie konieczne są szybkie i częste regulacje, np. na liniach montażowych, w konfiguracjach lekkich maszyn i mniejszych maszynach.

2. Trzpienie indeksujące typu ciągnionego

Trzpienie indeksujące typu ciągnionego to kolejna popularna odmiana, w której sworzeń jest wysuwany poprzez pociągnięcie gałki lub dźwigni. Sworzeń jest cofany, gdy operator pociąga za pokrętło, umożliwiając swobodne przesuwanie części. Po osiągnięciu żądanej pozycji operator zwalnia pokrętło, umożliwiając wysunięcie sworznia i zablokowanie go na miejscu.

Kluczowe funkcje:

• Aktywacja : Pociągnięcie gałki lub dźwigni w celu wysunięcia sworznia.

• Precyzyjne blokowanie : Często zapewnia bezpieczniejsze blokowanie w porównaniu z tłokami typu push.

• Typowe zastosowania : zastosowania wymagające bezpieczniejszego blokowania lub tam, gdzie należy kontrolować większe siły.

Zalety :

• Często bezpieczniejsze niż tłoczki wciskane.

• Zapewnia precyzyjną kontrolę nad mechanizmem blokującym.

• Nadaje się do zastosowań o większym obciążeniu.

Zastosowania :
Trzpienie ustalające ciągnione są powszechnie stosowane w zestawach narzędzi, cięższych maszynach i niestandardowych osprzętach, które wymagają większej precyzji i nośności.

3. Trzpienie indeksujące o dużej wytrzymałości

Trzpienie ustalające o dużej wytrzymałości są przeznaczone do zastosowań wymagających dużej nośności lub solidniejszych mechanizmów blokujących. Tłoki te są zazwyczaj wykonane z trwałych, hartowanych materiałów, takich jak stal, które są w stanie wytrzymać wymagania ciężkich maszyn i dużych komponentów.

Kluczowe funkcje:

• Wysoka nośność : Możliwość przenoszenia większych obciążeń niż standardowe tłoki.

• Trwałość : Wykonane z hartowanej stali lub innych materiałów o wysokiej wytrzymałości.

• Maszyny ciężkie : przeznaczone do stosowania w bardziej trudnych środowiskach przemysłowych.

Zalety :

• Może wytrzymać większe siły i większe części.

• Trwała konstrukcja do trudnych warunków.

• Idealny do ciężkich zastosowań wymagających solidniejszego blokowania.

Zastosowania :
Trzpienie ustalające o dużej wytrzymałości są powszechnie stosowane w ciężkich maszynach, produkcji samochodów i zastosowaniach lotniczych, gdzie większe elementy muszą być bezpiecznie i precyzyjnie blokowane.

4. Miniaturowe tłoczki indeksujące

Miniaturowe trzpienie ustalające to mniejsze wersje standardowych trzpieni ustalających, oferujące tę samą funkcjonalność, ale w bardziej kompaktowej formie. Są idealne do zastosowań, w których przestrzeń jest ograniczona, ale nadal wymagane jest precyzyjne blokowanie.

Kluczowe funkcje:

• Kompaktowa konstrukcja : Mniejszy rozmiar w porównaniu do zwykłych tłoków.

• Precyzyjne blokowanie : oferuje tę samą precyzyjną funkcjonalność blokowania, co standardowe tłoki.

• Oszczędność miejsca : Idealny do małych przestrzeni i kompaktowych maszyn.

Zalety :

• Mały rozmiar pozwala na zastosowanie w ciasnych przestrzeniach.

• Zapewnia precyzję i powtarzalność w małych maszynach i urządzeniach.

• Ekonomiczne i wszechstronne.

Zastosowania :
Miniaturowe tłoczki ustalające są powszechnie stosowane w małych maszynach, urządzeniach medycznych, sprzęcie laboratoryjnym i kompaktowych uchwytach, które wymagają precyzyjnego pozycjonowania, ale mają ograniczoną przestrzeń.

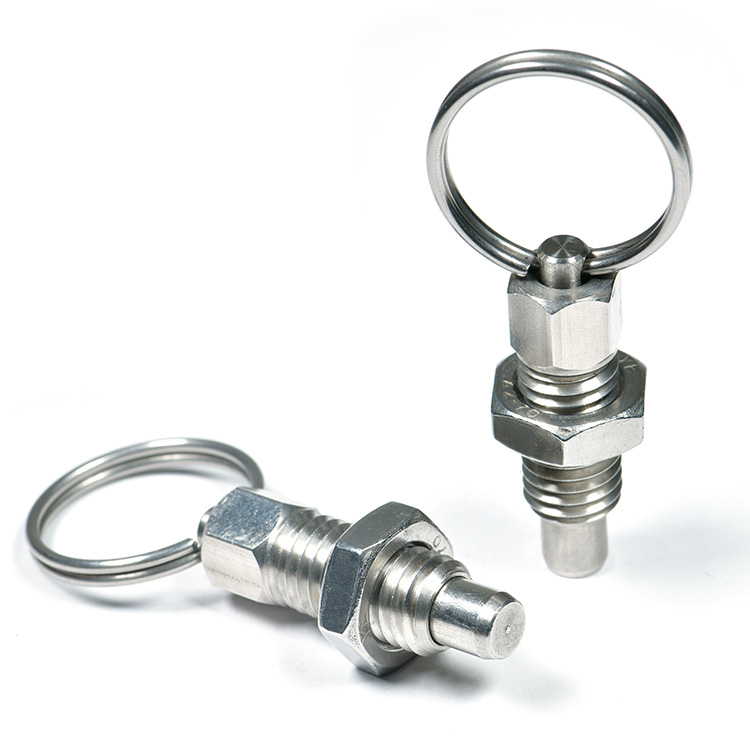

5. Gwintowane trzpienie ustalające

Gwintowane trzpienie ustalające mają gwintowany korpus, który umożliwia łatwy montaż w maszynach lub osprzętach. Tłoki te idealnie nadają się do zastosowań, w których tłok musi być bezpiecznie zamontowany w określonej pozycji.

Kluczowe funkcje:

• Gwintowany korpus : Łatwa instalacja w gwintowanych otworach lub mocowaniach.

• Bezpieczny montaż : zapewnia stabilne i trwałe umieszczenie.

• Idealny do instalacji stacjonarnych : Może być stosowany w maszynach lub systemach stacjonarnych.

Zalety :

• Zapewnia bezpieczny i stabilny montaż.

• Idealny do instalacji, w których tłok nie powinien się poruszać.

• Mocna i trwała konstrukcja.

Zastosowania :
Gwintowane trzpienie ustalające są stosowane w maszynach stacjonarnych i przyrządach, które wymagają bezpiecznych, długotrwałych instalacji. Są również wykorzystywane w zastosowaniach motoryzacyjnych i lotniczych, gdzie konieczne jest precyzyjne, trwałe pozycjonowanie.

Jak wybrać odpowiedni tłok indeksujący

Wybór odpowiedniego tłoka ustalającego do danego zastosowania wymaga dokładnego rozważenia kilku czynników. Oto kilka kluczowych kwestii, które należy wziąć pod uwagę przy wyborze najlepszego tłoka ustalającego dla swoich potrzeb:

1. Ładowność

Upewnij się, że wybierasz trzpień ustalający, który wytrzyma wymagania dotyczące obciążenia i siły w konkretnym zastosowaniu. W przypadku zastosowań wymagających dużych obciążeń należy wybrać tłok o większej nośności.

2. Rozmiar i przestrzeń

Weź pod uwagę przestrzeń dostępną do instalacji. Miniaturowe tłoczki ustalające idealnie nadają się do zastosowań o ograniczonej przestrzeni, natomiast tłoki standardowe lub o dużej wytrzymałości lepiej sprawdzają się w przypadku większych maszyn.

3. Mechanizm aktywacji

Zdecyduj, czy tłok pchany czy ciągnący jest bardziej odpowiedni, biorąc pod uwagę łatwość użycia, precyzję i bezpieczeństwo wymagane w danym zastosowaniu.

4. Tworzywo

Wybierz tłok ustalający wykonany z materiałów, które są trwałe i odporne na zużycie, korozję i inne czynniki środowiskowe, zwłaszcza do zastosowań w trudnych warunkach lub na zewnątrz.

Funkcja	Trzpień indeksujący typu wciskanego	Trzpień indeksujący typu ciągnionego	Trzpień indeksujący o dużej wytrzymałości	Miniaturowy tłoczek indeksujący
Metoda aktywacji	Naciśnij przycisk	Pociągnij przycisk	Pociągnij przycisk	Naciśnij przycisk
Nośność (kg)	20	50	100	10
Tworzywo	Stal nierdzewna	Stal nierdzewna	Stal hartowana	Stal nierdzewna
Rozmiar	Standard	Standard	Duży	Mały
Aplikacja	Lekkie maszyny	Narzędzia i osprzęt	Ciężka maszyna	Małe Maszyny



Wniosek

Podsumowując, trzpienie ustalające są niezbędnymi komponentami, które zapewniają proste, ale skuteczne rozwiązania w zakresie blokowania i pozycjonowania części w różnych gałęziach przemysłu. Dzięki różnym dostępnym typom trzpieni ustalających, w tym w wersji pchanej, ciągnionej, o dużej wytrzymałości i miniaturowej, istnieje odpowiedni trzpień do praktycznie każdego zastosowania. Wybierając odpowiedni typ tłoka ustalającego w oparciu o takie czynniki, jak nośność, metoda aktywacji i dostępność miejsca, możesz zoptymalizować precyzję i wydajność swoich maszyn i narzędzi.

Aby uzyskać więcej informacji na temat różnych typów trzpieni ustalających oraz zapoznać się z opcjami wysokiej jakości dostosowanymi do konkretnych potrzeb, odwiedź stronę Wuxi Ingks Metal Parts Co., Ltd. Szeroka gama komponentów przemysłowych firmy może pomóc zwiększyć wydajność systemów i zapewnić precyzyjne rozwiązania blokujące i pozycjonujące, których potrzebujesz.

Często zadawane pytania

P: Co to jest tłok indeksujący?
Odp.:  Tłok ustalający to urządzenie mechaniczne służące do blokowania, pozycjonowania i zabezpieczania części maszyn lub osprzętu. Składa się z kołka obciążonego sprężyną, który łączy się z otworem lub wycięciem, aby zablokować część na miejscu.

P: Czym różnią się tłoki ustalające typu pchającego i ciągnącego?
Odp.:  Trzpienie typu pchającego aktywuje się poprzez naciśnięcie przycisku, natomiast tłoczki typu ciągnącego aktywuje się poprzez pociągnięcie pokrętła lub dźwigni. Tłoki ciągnione zazwyczaj zapewniają bezpieczniejsze blokowanie.

P: Czy tłoki ustalające o dużej wytrzymałości wytrzymają większe obciążenia?
Odp.:  Tak, tłoki ustalające o dużej wytrzymałości są specjalnie zaprojektowane do zastosowań wymagających większej nośności i solidniejszych mechanizmów blokujących.

P: W jakich środowiskach można stosować miniaturowe tłoczki ustalające?
Odp.:  Miniaturowe tłoczki ustalające idealnie nadają się do stosowania w kompaktowych maszynach lub w ciasnych przestrzeniach, gdzie nadal wymagana jest precyzja i powtarzalność, ale dostępna przestrzeń jest ograniczona.
